فنهای سانتریفیوژ
فشار استاتیک بالا برای کانالکشیهای طولانی و سیستمهای پرمقاومت.
ویژگیهای کلیدی
تطبیق نوع اتصال با شرایط محیط
پیکربندی کوپله مستقیم برای مصارف عمومی و اقتصادی، و پیکربندی فولیتسمه OUT برای دماهای بالای ۱۰۰ درجه سانتیگراد یا محیطهای مرطوب طراحی شده؛ یعنی برای هر شرایط کاری، یک مدل مشخص وجود دارد.
قابلیت تنظیم دور در مدلهای فولیتسمه
در پیکربندیهای فولیتسمه (IN، OUT و دبل)، اتصال از طریق پولی و تسمه انجام میشود که امکان تنظیم دور فن متناسب با نیاز دبی و فشار پروژه را فراهم میکند؛ مزیتی که در مدل کوپله مستقیم وجود ندارد.
پروانههای مهندسیشده با استاندارد کامفری
تمام پیکربندیها از پروانههای بکوارد یا فوروارد بریکسون استفاده میکنند که طراحی ناحیه ورودی آنها برای کاهش افت راندمان بهینهسازی شده است. یعنی صرفنظر از نوع اتصال، پایه مهندسی پروانه ثابت میماند.

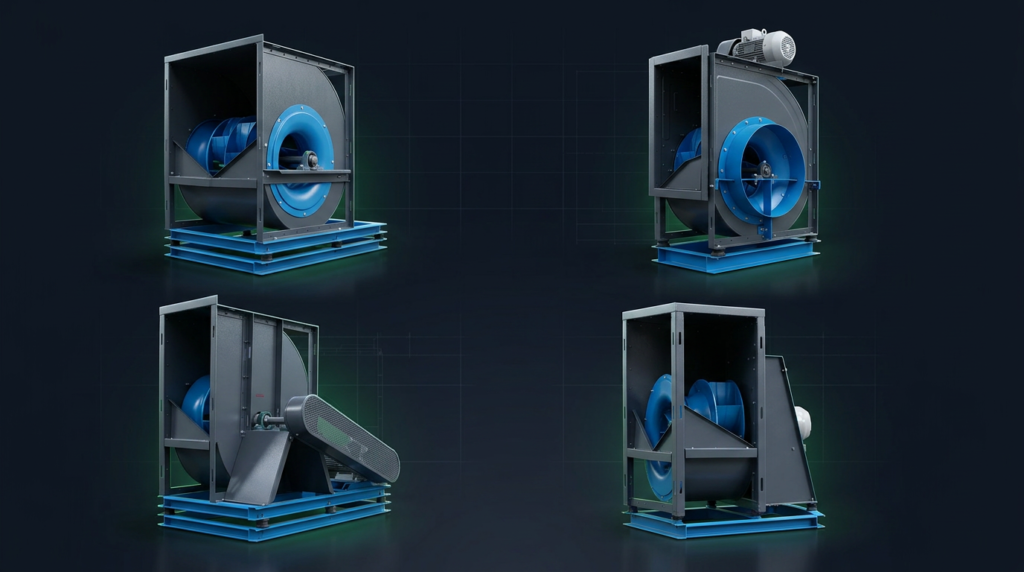

فنهای سانتریفیوژ صنعتی بریکسون
فنهای سانتریفیوژ بکوارد

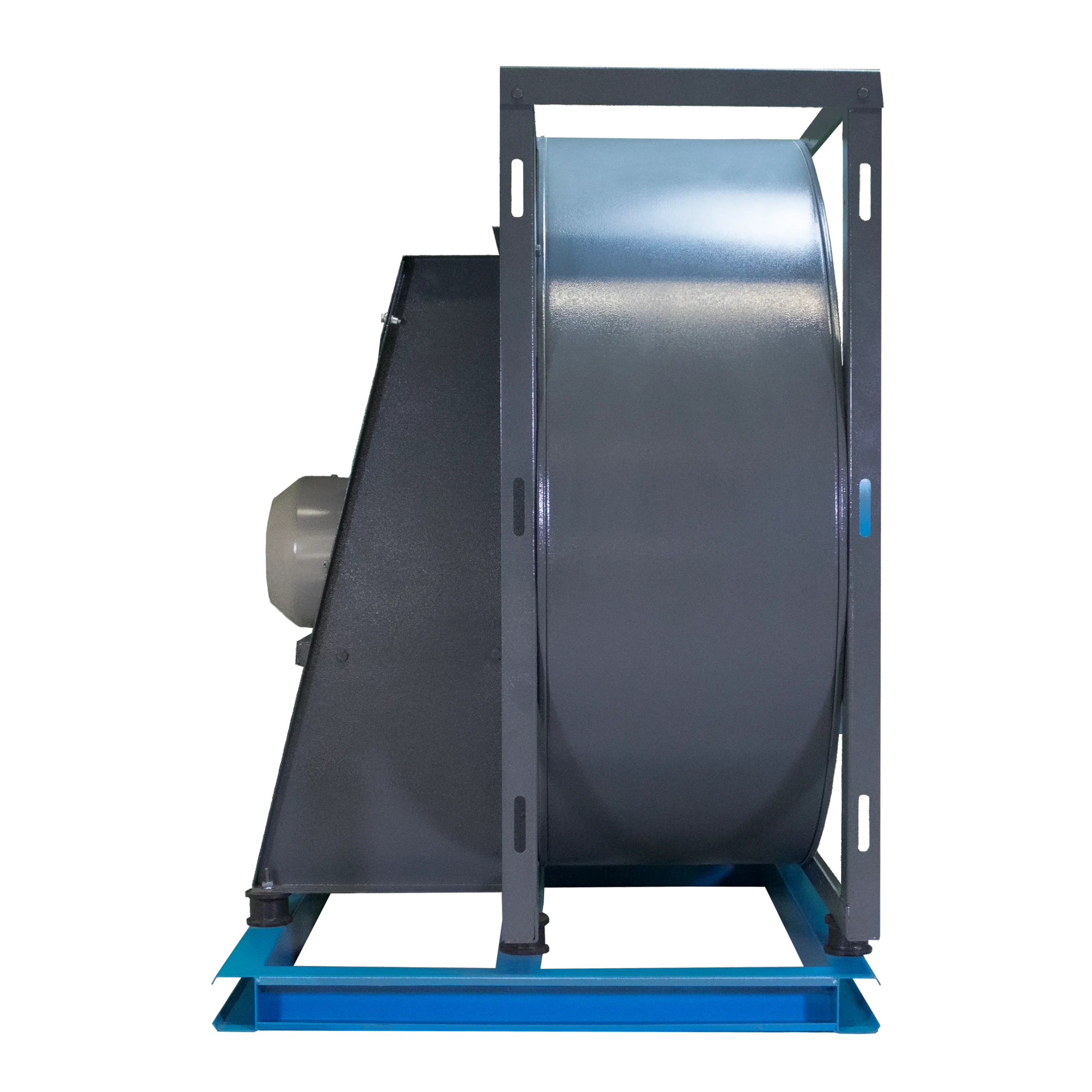

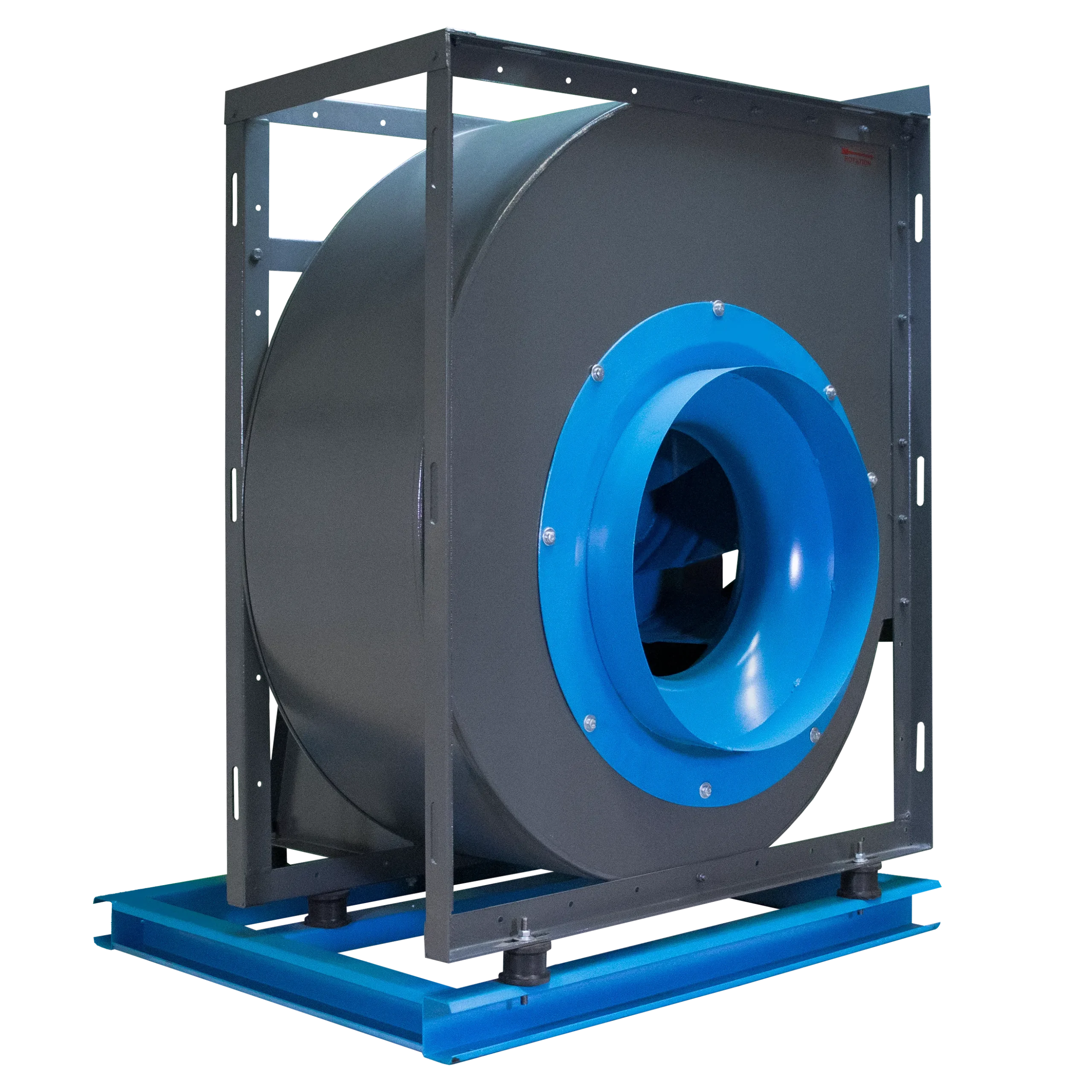

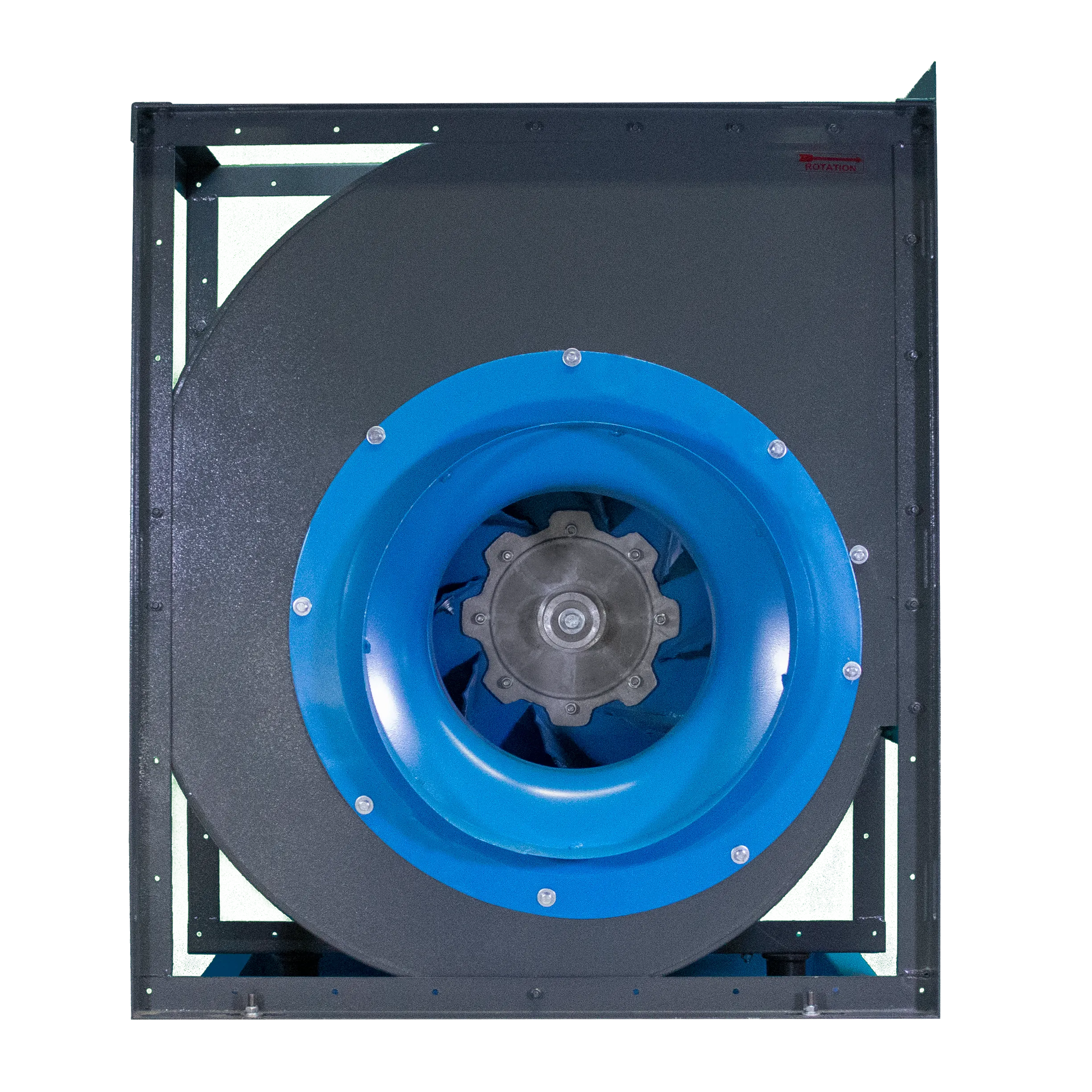

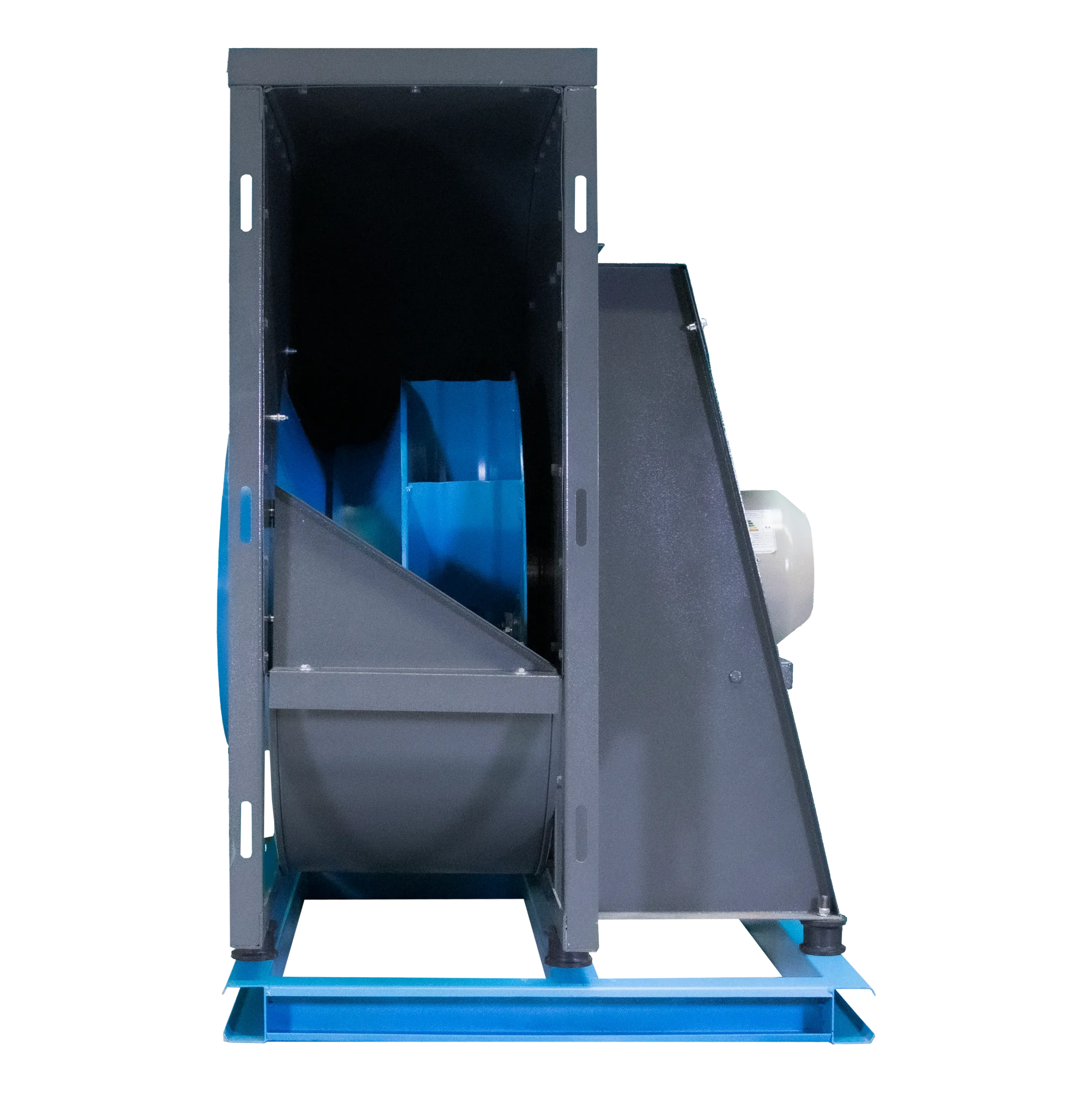

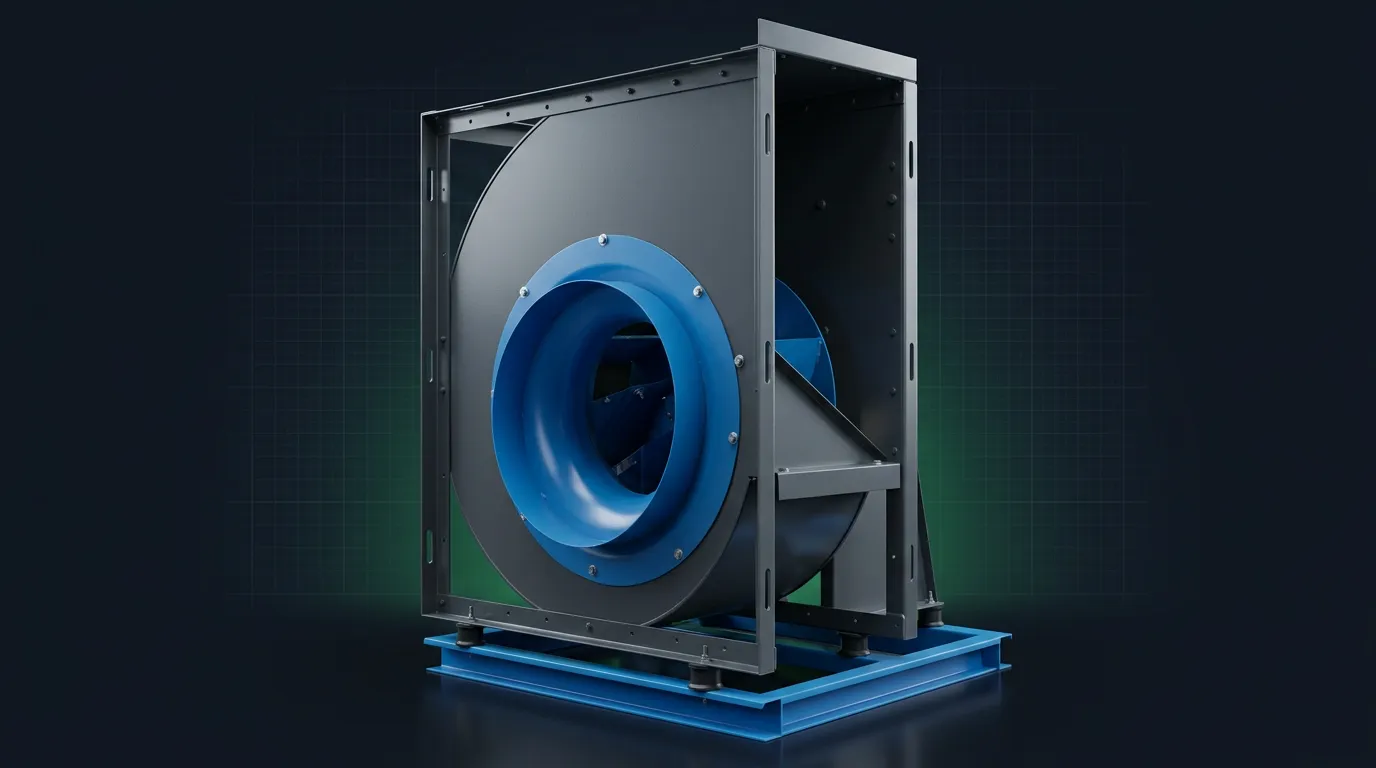

فن کوپله مستقیم
در این پیکربندی، الکتروموتور بدون واسطه فولی یا تسمه مستقیماً به پروانه متصل میشود و دور دریافتی پروانه با دور الکتروموتور برابر است. بهدلیل نبود سیستم تسمه و یاتاقانبندی جداگانه، استهلاک این مدل پایین و هزینه اولیه آن مقرونبهصرفه است.
- کد محصول: SBK-TP (بکوارد) | SFK-TP (فوروارد)
- کاربرد رایج: مصارف عمومی تهویه صنعتی

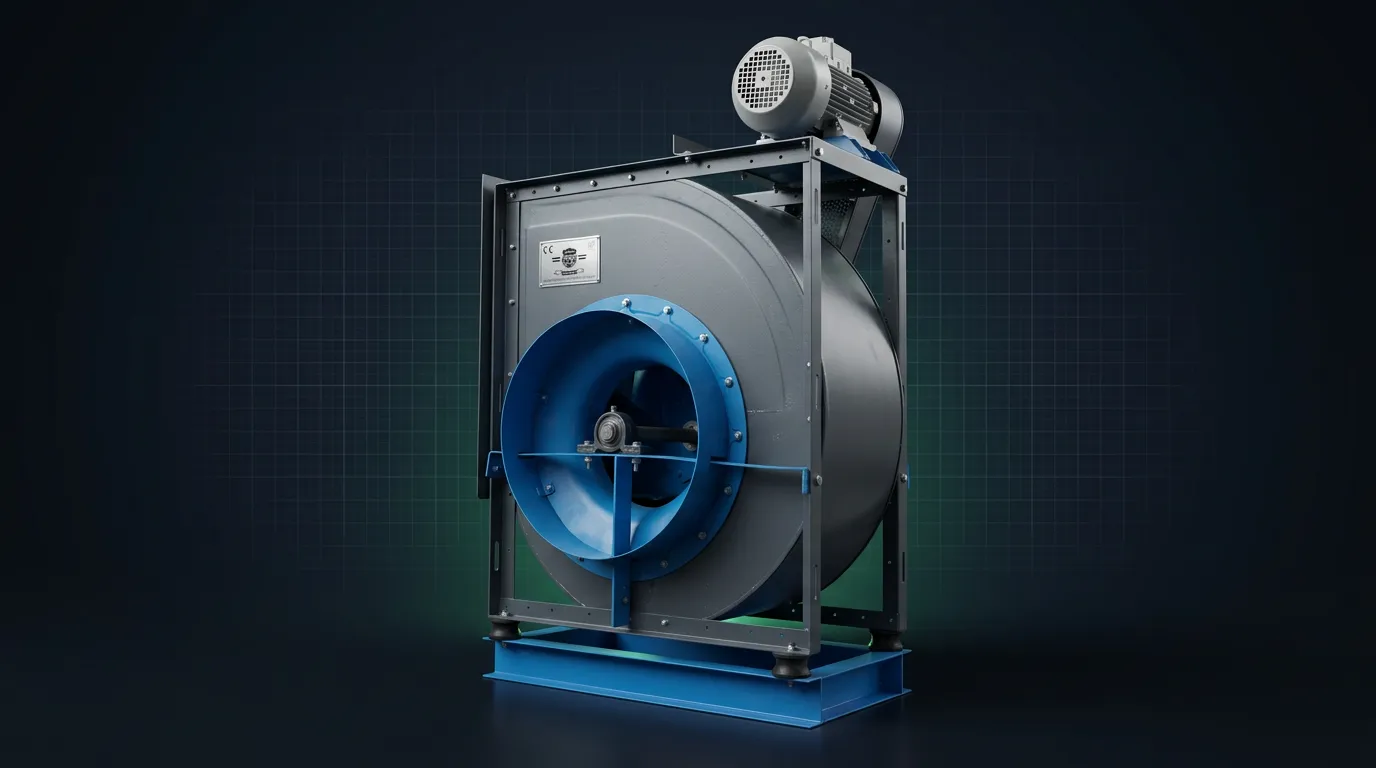

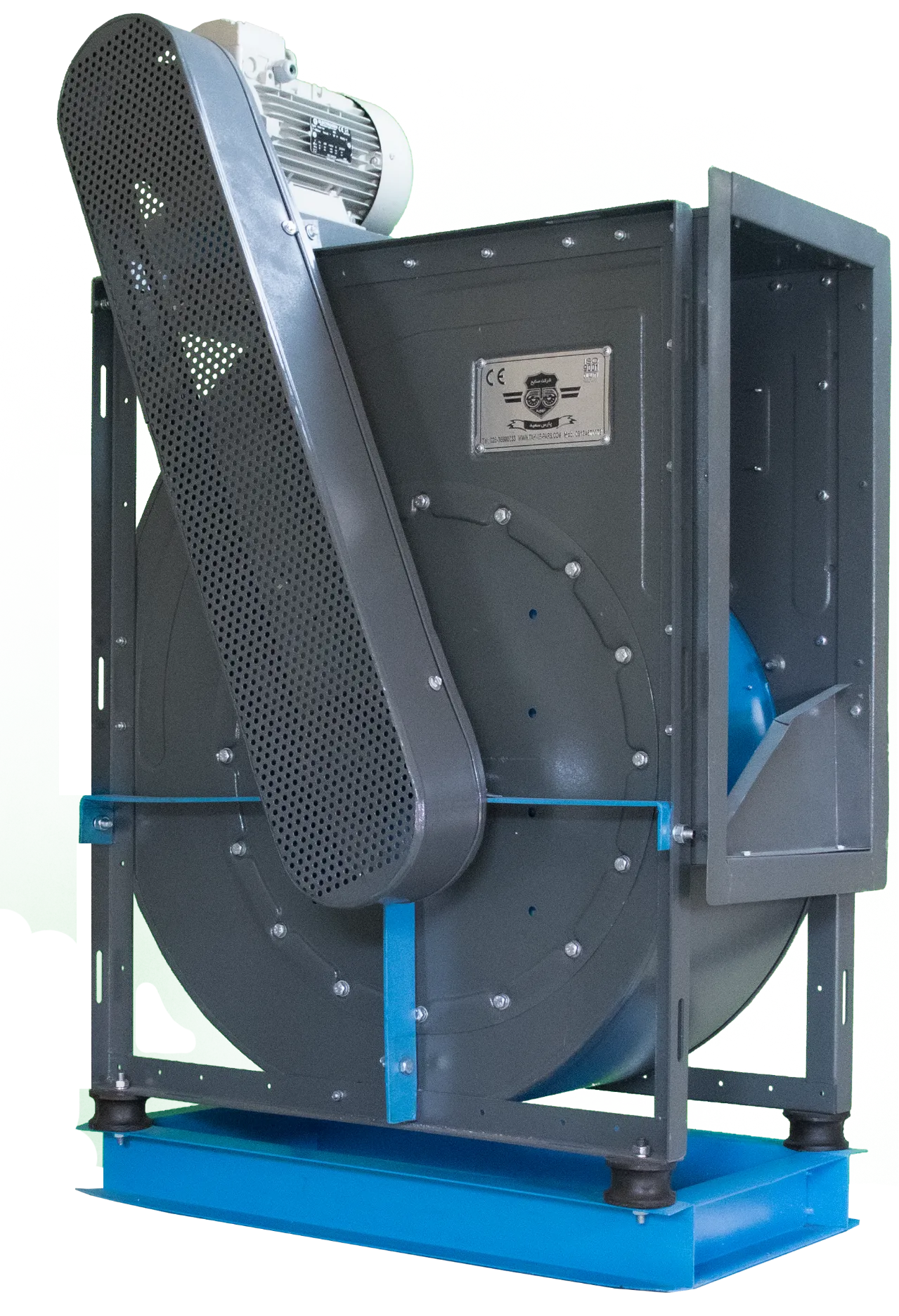

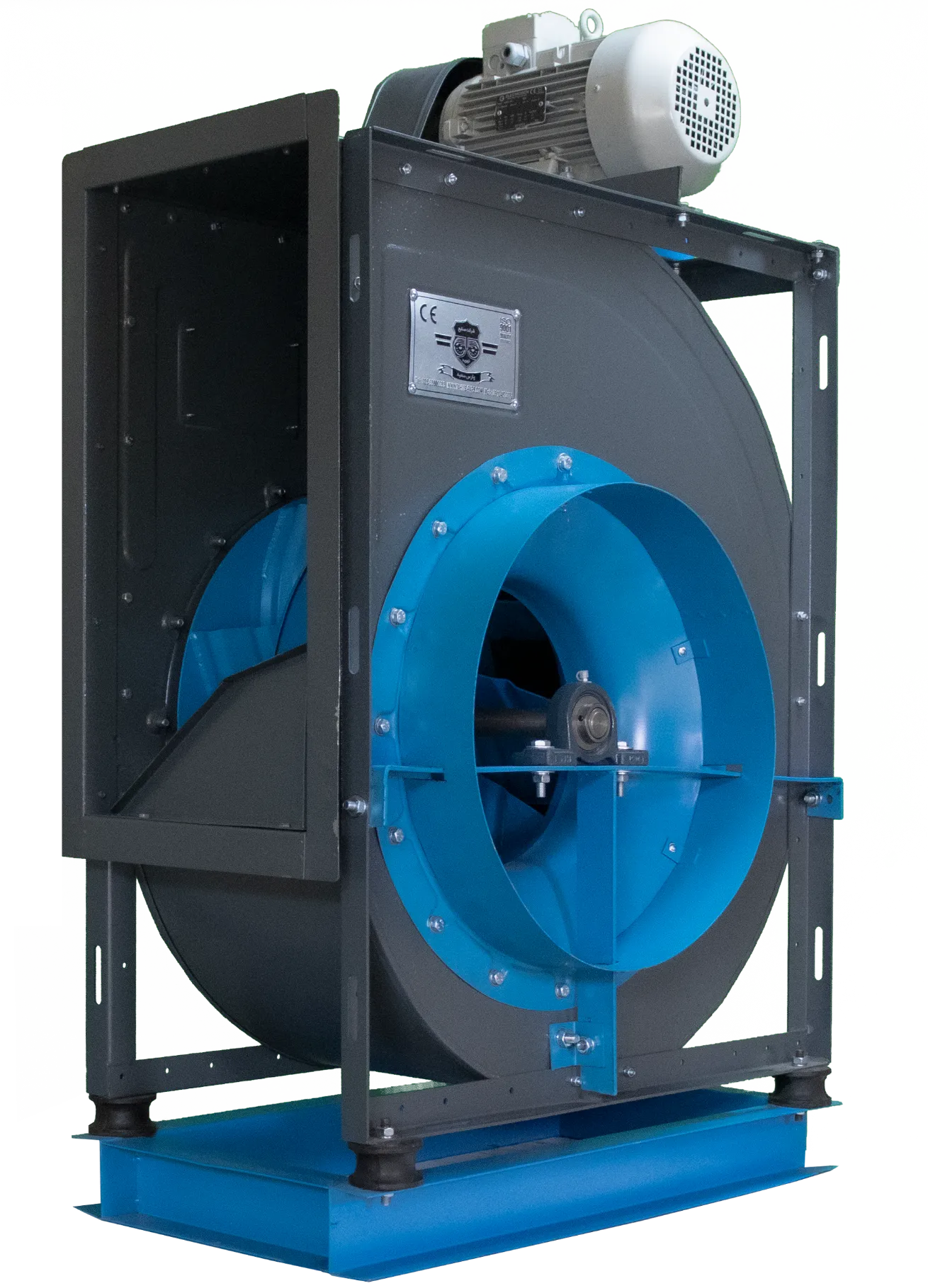

فولیتسمه IN
اتصال الکتروموتور به پروانه از طریق پولی و تسمه انجام میشود. یکی از یاتاقانها در راستای دهنه ورودی هوا قرار میگیرد. این پیکربندی امکان تنظیم دور دستگاه را فراهم میکند و معمولاً برای فنهای هوادهی و فشار مثبت بهکار میرود.
- کد محصول: SBF-IN (بکوارد) / SFF-IN (فوروارد)
- مزیت کلیدی: قابلیت تنظیم دور نسبت به مدل کوپله مستقیم

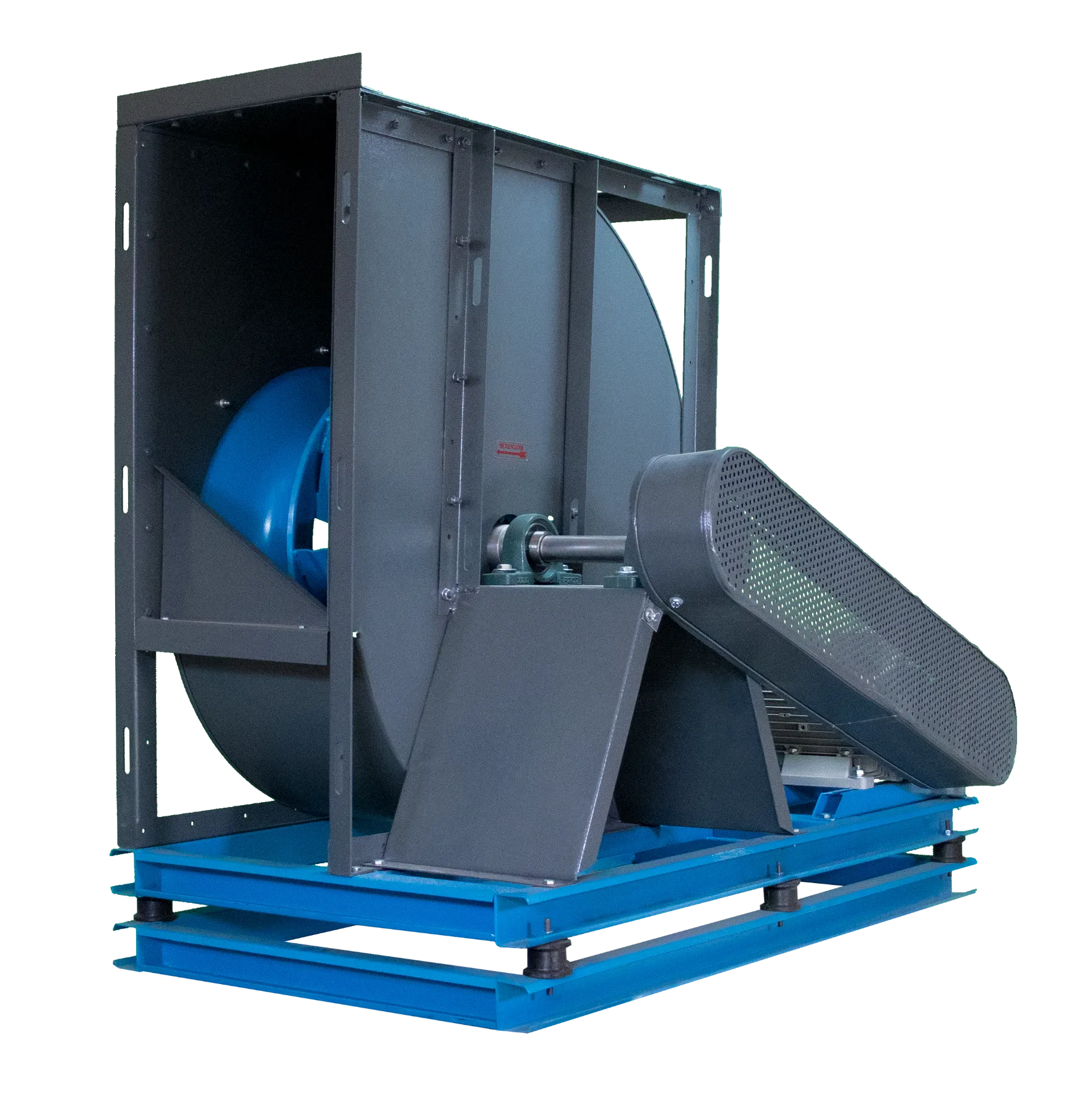

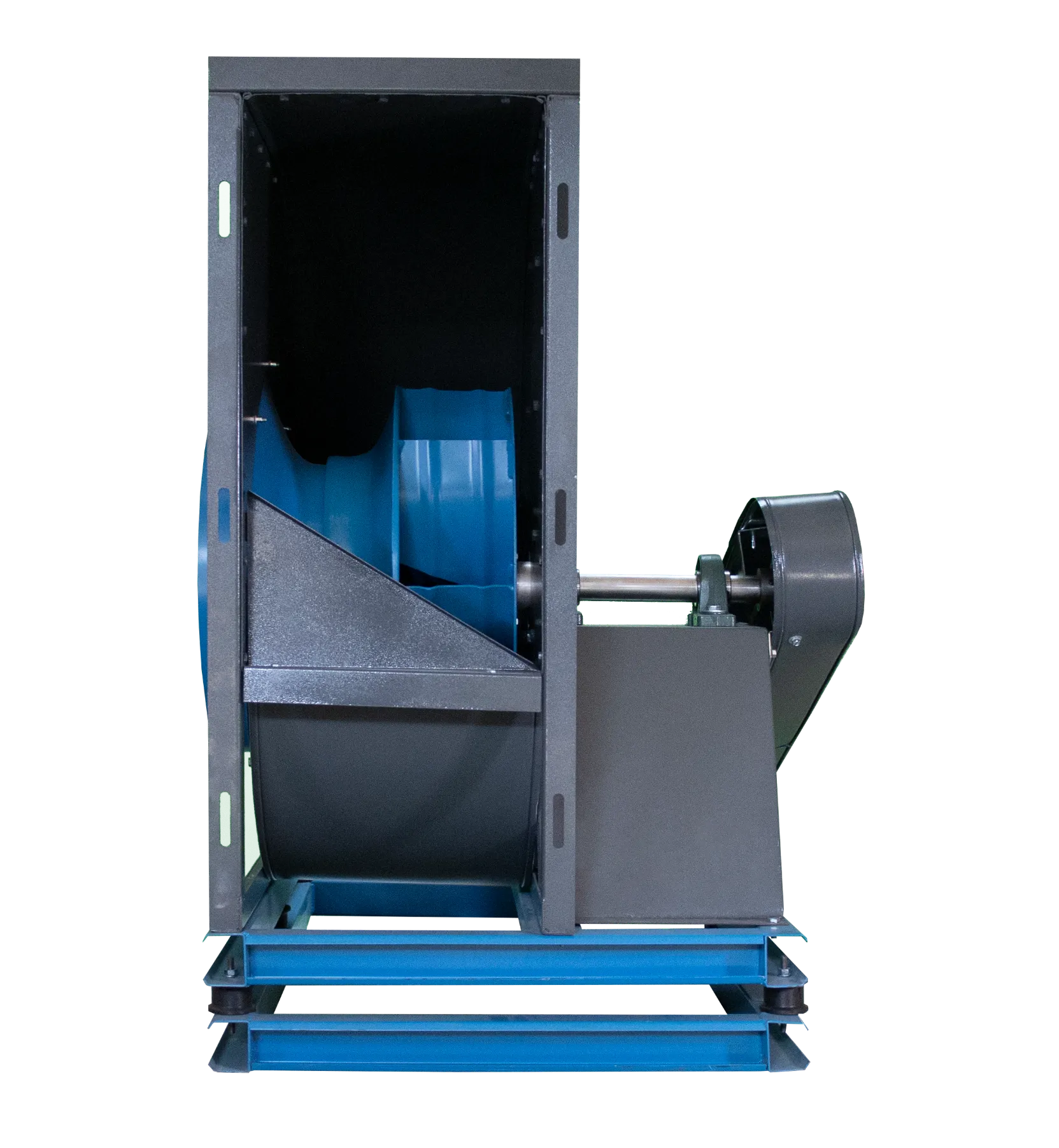

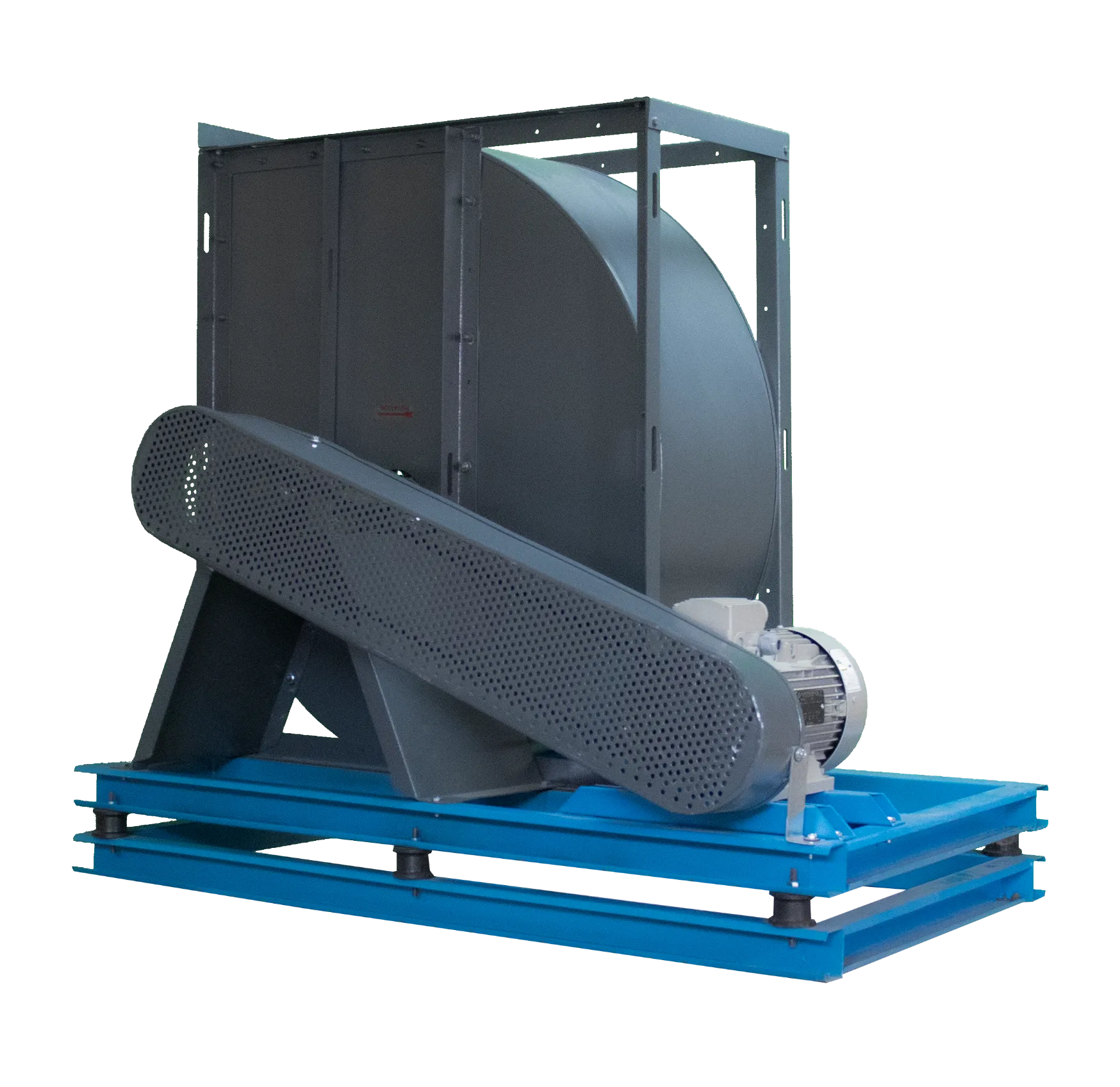

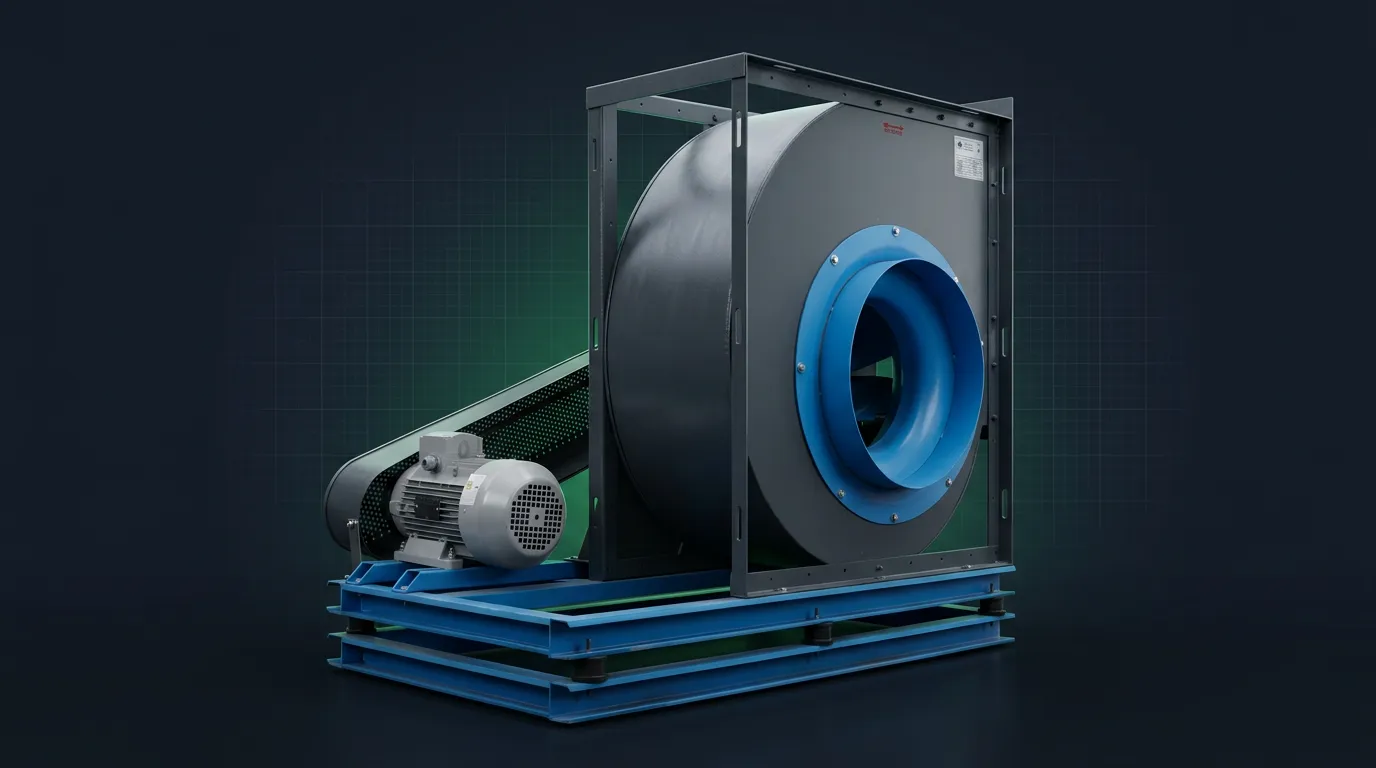

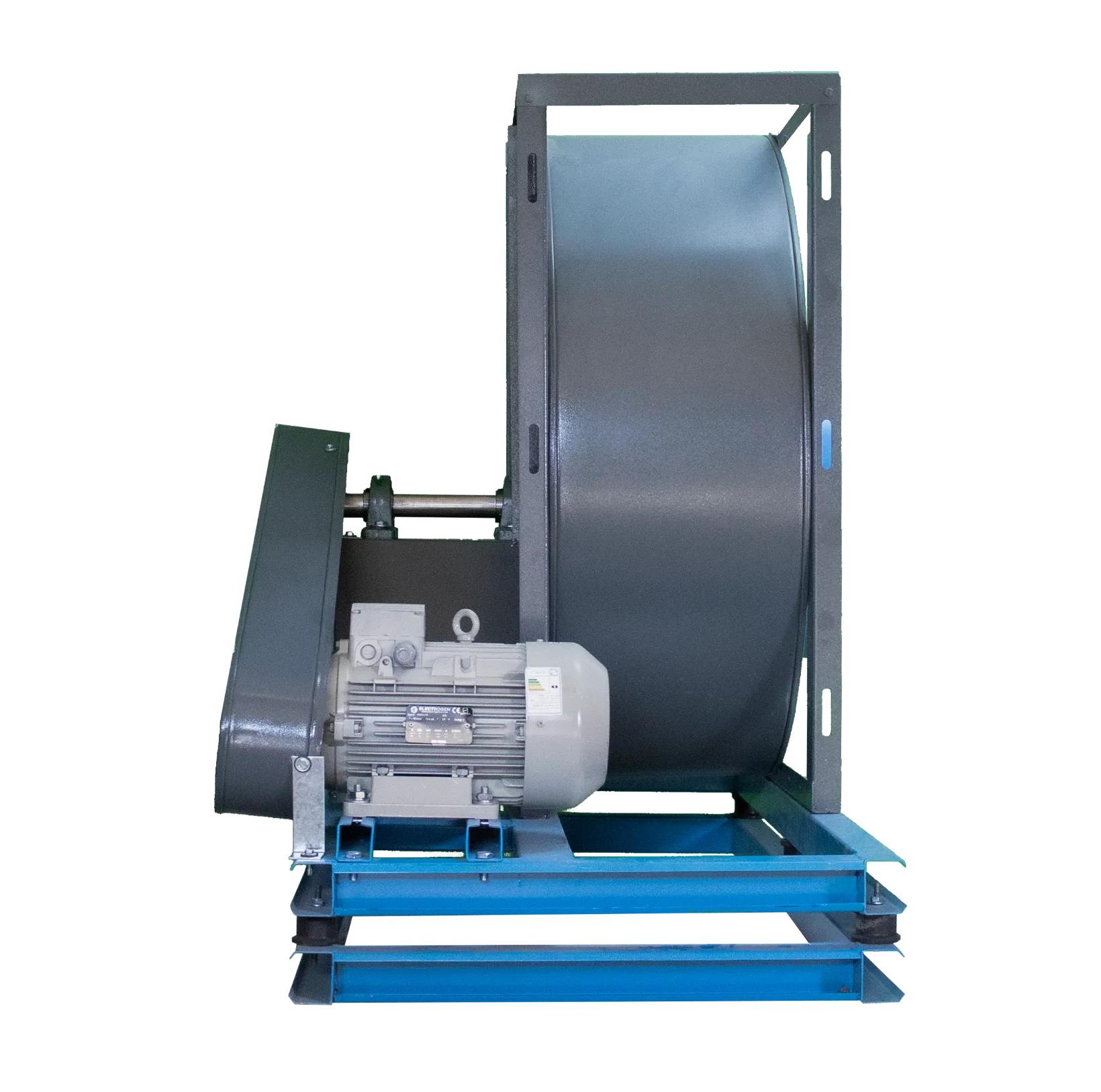

فولیتسمه OUT
- کد محصول: SBF-OUT (بکوارد) / SFF-OUT (فوروارد)
- مزیت کلیدی: مقاومت در برابر دمای بالا و رطوبت

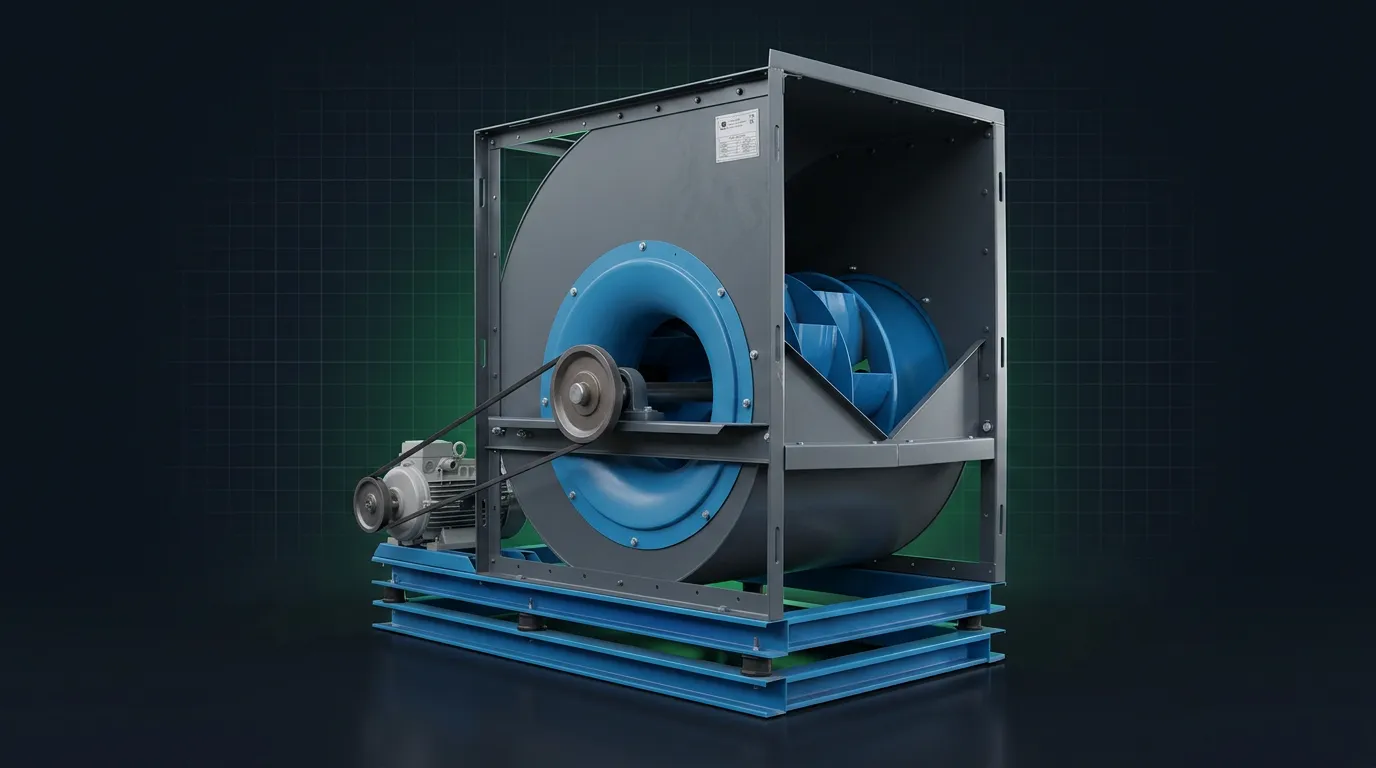

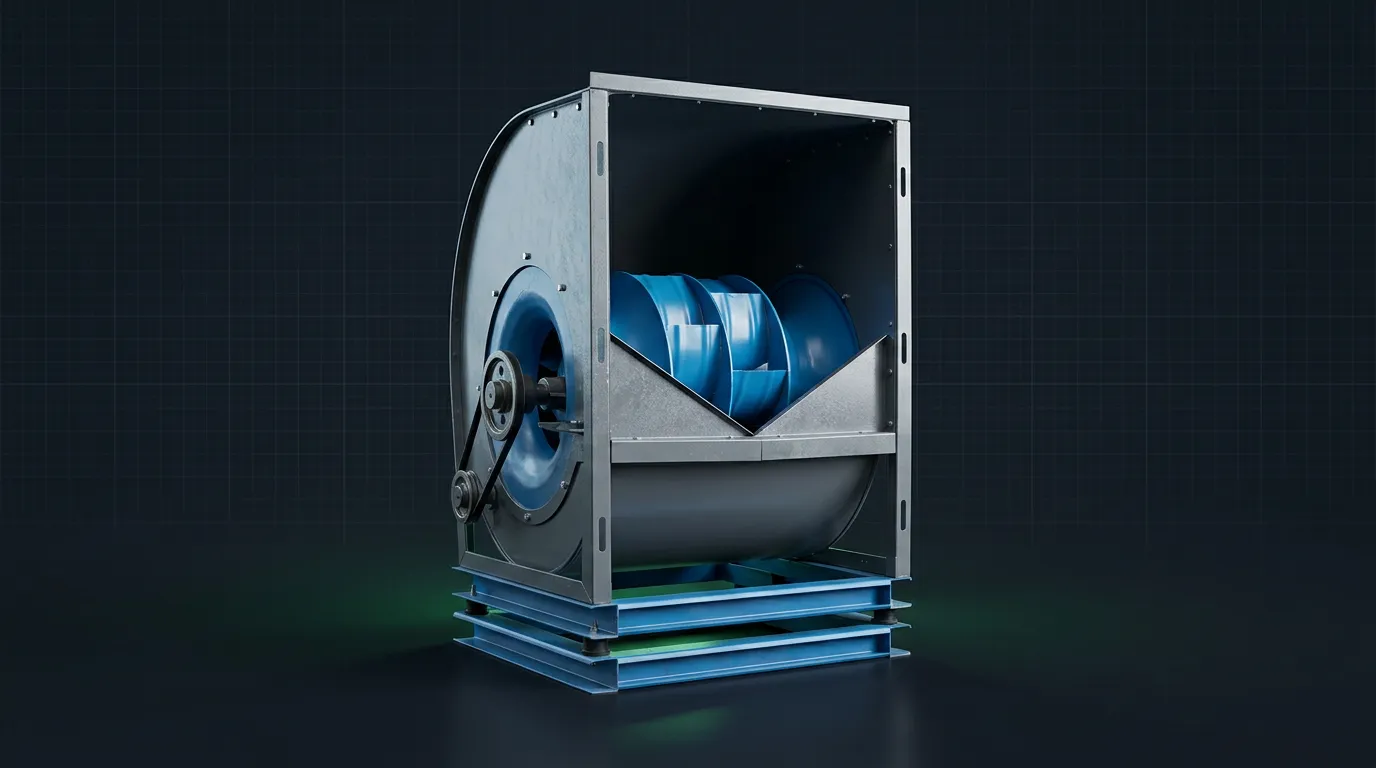

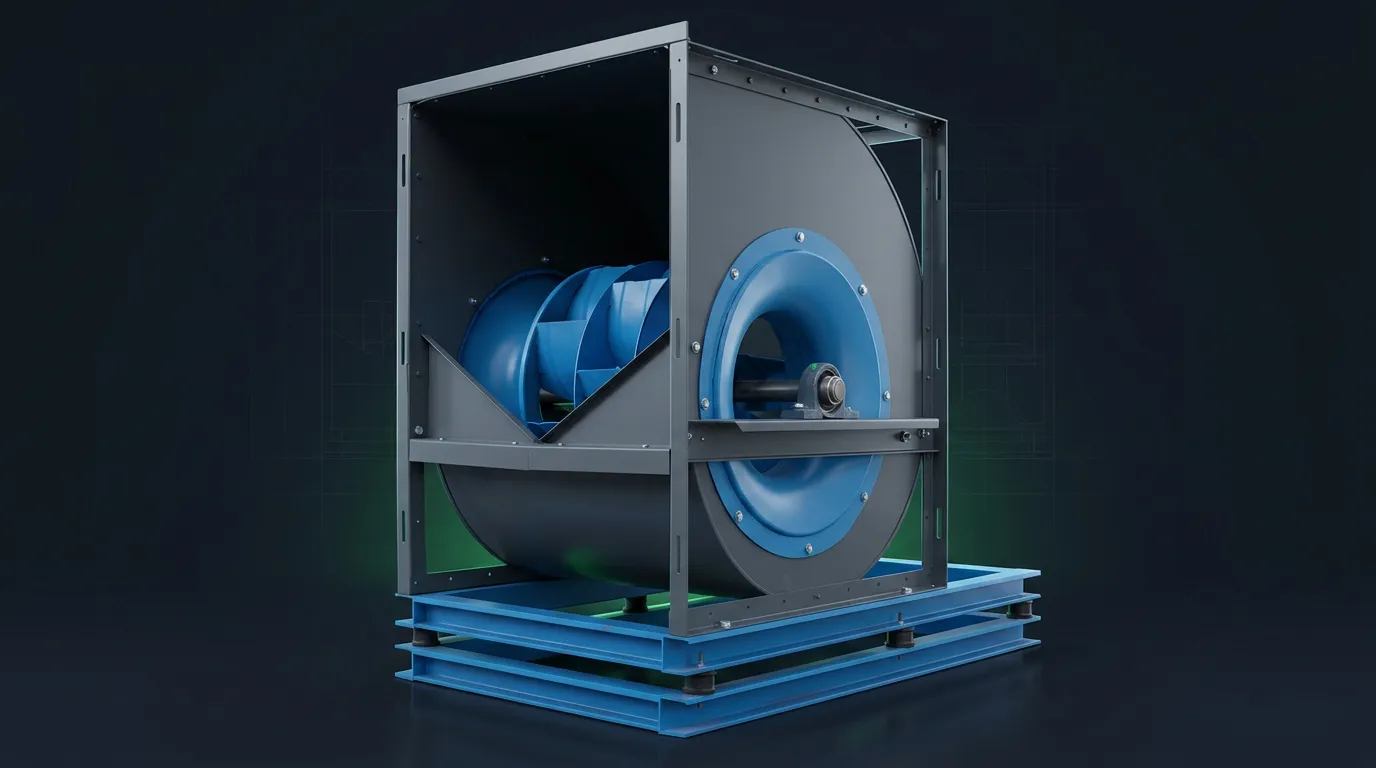

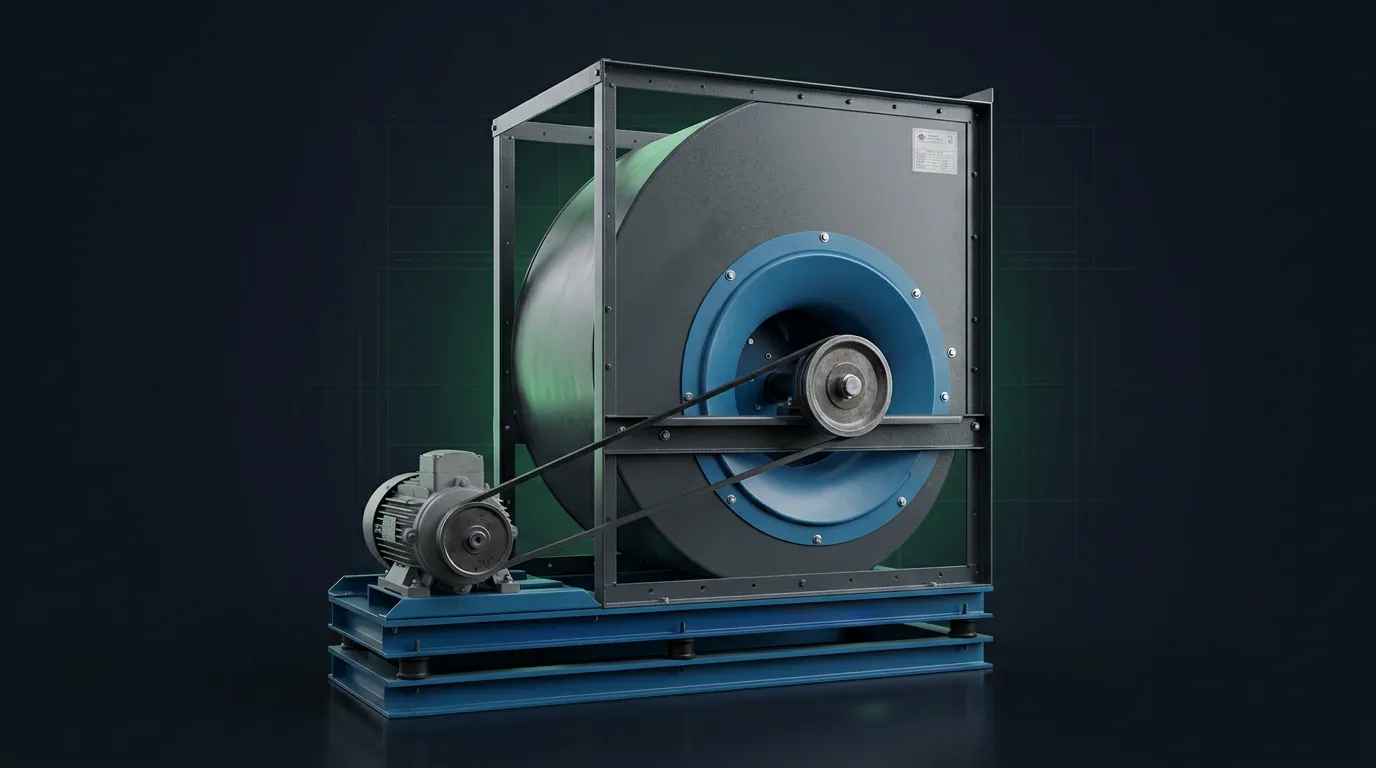

دبل فولیتسمه
این پیکربندی از پروانه دبل بهره میبرد که بهسبب عریضتر بودن، راندمان بالاتری نسبت به مدلهای سینگل ارائه میدهد. دو دهنه مکش و ورودی هوا دارد و خروجی تنها از یک دهنه صورت میگیرد؛ برای استفاده بهعنوان مکنده یا اگزاستفن، معمولاً همراه با باکس پیشنهاد میشود.
- کد محصول: DBFT-TP
- کاربرد رایج: محیطهای با حساسیت صدایی بالا، باکسفنها و هواسازها
فنهای سانتریفیوژ فوروارد
فن کوپله مستقیم
در این پیکربندی، الکتروموتور بدون واسطه فولی یا تسمه مستقیماً به پروانه متصل میشود و دور دریافتی پروانه با دور الکتروموتور برابر است. بهدلیل نبود سیستم تسمه و یاتاقانبندی جداگانه، استهلاک این مدل پایین و هزینه اولیه آن مقرونبهصرفه است.
- کد محصول: SBK-TP (بکوارد) | SFK-TP (فوروارد)
- کاربرد رایج: مصارف عمومی تهویه صنعتی
فولیتسمه IN
اتصال الکتروموتور به پروانه از طریق پولی و تسمه انجام میشود. یکی از یاتاقانها در راستای دهنه ورودی هوا قرار میگیرد. این پیکربندی امکان تنظیم دور دستگاه را فراهم میکند و معمولاً برای فنهای هوادهی و فشار مثبت بهکار میرود.
- کد محصول: SBF-IN (بکوارد) / SFF-IN (فوروارد)
- مزیت کلیدی: قابلیت تنظیم دور نسبت به مدل کوپله مستقیم
فولیتسمه OUT
- کد محصول: SBF-OUT (بکوارد) / SFF-OUT (فوروارد)
- مزیت کلیدی: مقاومت در برابر دمای بالا و رطوبت
دبل فولیتسمه
این پیکربندی از پروانه دبل بهره میبرد که بهسبب عریضتر بودن، راندمان بالاتری نسبت به مدلهای سینگل ارائه میدهد. دو دهنه مکش و ورودی هوا دارد و خروجی تنها از یک دهنه صورت میگیرد؛ برای استفاده بهعنوان مکنده یا اگزاستفن، معمولاً همراه با باکس پیشنهاد میشود.
- کد محصول: DBFT-TP
- کاربرد رایج: محیطهای با حساسیت صدایی بالا، باکسفنها و هواسازها
| پیکربندی | نوع اتصال | مزیت اصلی | مناسب برای |
|---|---|---|---|
| کوپله مستقیم | اتصال مستقیم، بدون واسطه | استهلاک پایین، مقرونبهصرفه | مصارف عمومی |
| فولیتسمه IN | انتقال نیرو با پولی و تسمه | قابلیت تنظیم دور موتور | فنهای هوادهی و فشار مثبت |
| فولیتسمه OUT | انتقال نیرو با پولی و تسمه، یاتاقان خارج از هوزینگ | مقاومت بالا در برابر دما و رطوبت | محیطهای داغ یا مرطوب |
| دبل فولیتسمه | انتقال نیرو با پولی و تسمه، پروانه دبل | راندمان بالا، صدای کمتر | باکسفن، هواساز و محیطهای حساس به صدا |
کدام پیکربندی مناسب پروژه شماست؟
انتخاب پیکربندی مناسب به سه عامل بستگی دارد: دمای هوای عبوری، نیاز به تنظیم دور، و حساسیت محیط به صدا. تیم فنی بریکسون بر اساس این پارامترها و همراه با دبی و فشار استاتیک مورد نیاز پروژه، مدل و سایز مناسب را پیشنهاد میدهد.
